角式節流截止閥
角式節流截止閥
產品型號：J6B7Y
公稱壓力：PN16~45MPa
公稱通徑：DN25~45mm
適用介質：水、油品、天然氣等介質
適用溫度：-29～120℃
公稱壓力：PN16~45MPa
公稱通徑：DN25~45mm
適用介質：水、油品、天然氣等介質
適用溫度：-29～120℃
聯系購買
分享到：
概述
J6B7Y角式節流截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。波紋管截止閥只適用于全開和全關，不允許作調節和節流。
結構特點
構造較簡單，便于制造和維修，成本低；
調節精度不高，不能作調節使用；
密封面易沖蝕，不能作切斷介質用；
密封性較差；

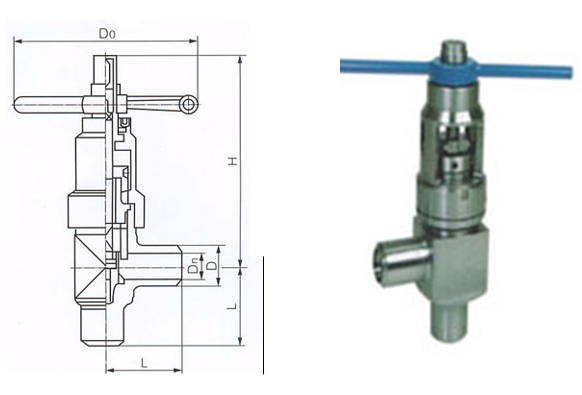

產品平面圖
外形及連接尺寸
| PN(MPa) | DN(mm) | L | H | Dn | D | D0 |
16 | 25 | 108 | 310 | 23 | 42 | 200 |
32 | 1 14 | 325 | 29 | 54 | 240 | |
40 | 121 | 340 | 36 | 60 | 280 | |
50 | 140 | 380 | 45 | 73 | 300 | |
65 | 165 | 3 95 | 58 | 89 | 360 | |
80 | 184 | 475 | 72 | 108 | 400 | |
100 | 229 | 495 | 90 | 133 | 450 | |
125 | 266 | 545 | 113 | 159 | 500 | |
150 | 305 | 57 5 | 135 | 192 | 550 | |
25 | 25 | 108 | 310 | 23 | 42 | 200 |
32 | 114 | 325 | 29 | 54 | 240 | |
40 | 121 | 340 | 36 | 60 | 280 | |
50 | 140 | 380 | 45 | 73 | 300 | |
65 | 165 | 395 | 58 | 89 | 360 | |
80 | 184 | 475 | 72 | 108 | 400 | |
100 | 229 | 495 | 90 | 133 | 450 | |
125 | 266 | 545 | 113 | 159 | 500 | |
150 | 305 | 575 | 135 | 192 | 550 |
|
